如何測量直流輸出電壓中存在的紋波

39度創意研究所 ? 2021-03-27 12:13 ? 次閱讀

如果輸出信號受紋波影響,則開關轉換器的性能可能會大大降低。它的存在在頻譜儀中是很明顯的。對于所有應用而言,減小輸出紋波和開關瞬變至關重要。讓我們看看如何注意和如何測量直流輸出電壓中存在的任何波。

介紹

出于多種原因,開關穩壓器中輸出紋波的測量是至關重要且精細的操作。測量此有害信號需要格外小心,因為很容易獲得錯誤的讀數。紋波是在開關穩壓器的輸出端出現的有害信號。這取決于調節器本身的質量和所用外部組件的特性。

紋波是交流輸出上交流電壓的殘留,其頻率取決于電路的開關。它的基本頻率與開關頻率相同。識別它的一個重要參數是紋波系數,它等于輸出中交流分量的RMS值與整流后輸出的平均值之比(參見公式1)。它總是小于團結。


公式1:紋波系數

通常很難準確地進行測量。工程師可能很難使用示波器進行準確的測量。誤差源之和必須僅為幾個mV。但是對于其他更關鍵的應用程序(例如醫療應用程序),限制甚至更窄。

用示波器測量紋波

示波器執行紋波測量(請參見圖1)。在較高級別上,此選擇不是最佳選擇。通往示波器尖端的電纜形成一個環路。探針和接地導體會產生寄生電感,會對測量信號產生負面影響。當測得的頻率更高時,問題變得更糟。對于此分析,對于某些類型的測量(包括紋波測量),必須使用非常短的電纜和非常高質量的探頭。示波器也必須發揮其作用,并具有卓越的質量。它必須具有良好的靈敏度,出色的SNR,高分辨率和足夠的帶寬。質量不佳的探針是不值得的。當與高輸入阻抗一起使用時,低電平示波器具有較高的背景噪聲。如果紋波很小,則其可視化將非常不舒適且復雜。必須消除采集信號的直流分量,并放大小交流信號,以測量疊加在直流電源電壓上的紋波。因此,交流輸入端與與電纜串聯的電容C的電容器去耦,從而創建了一個簡單的高通濾波器,其特征在于時間常數:

t = 2 x Z x C

從圖中可以看出,盡管大約17 V的輸出信號是直流電,但它會受到不希望有的交流分量的影響。有時在通過電容器阻塞直流電之后放大交流電很有用。

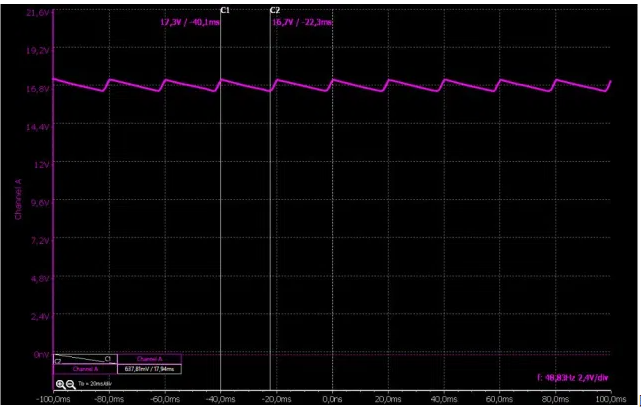

圖1:直流信號中的紋波

測試儀測量紋波

紋波電壓是一個小的交流電壓,位于直流偏移上方。即使操作不方便,不準確且具有挑戰性,也可以使用數字萬用表進行測量。為此,必須連接數字萬用表的探頭和調節器輸出。紅色連接到正極端子,黑色連接到負極端子。通過旋轉測試儀旋鈕選擇“交流電壓”模式。儀表將僅測量信號的交流分量,紋波電壓(如果存在)。顯示屏顯示紋波電壓幅度的測量值。如果顯示的值為0.00 mV,則表示很可能不存在紋波。為了正確地表征紋波電壓,必須測量其頻率。注意測試儀測量的交流電壓類型。這可能是一個有效的價值,平均值,峰峰值或其他值。此外,在大多數情況下,紋波波形不是正弦波,但始終需要檢查萬用表的測量類型。圖2所示的簡單接線圖顯示了非常簡單的AC / DC電源。組件按比例分配以提供受紋波噪聲影響的直流輸出信號。

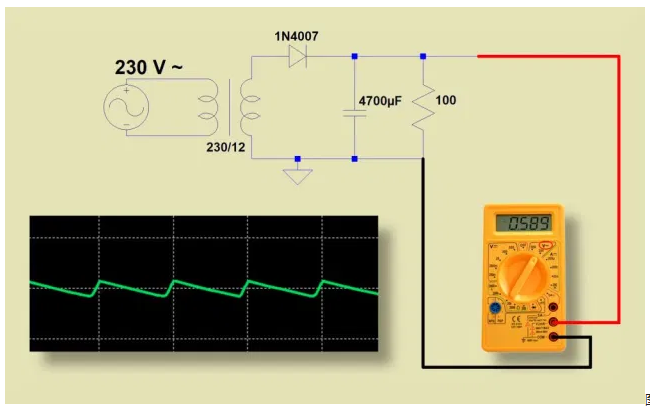

圖2:用萬用表估算紋波

觀察音頻頻譜

如圖3所示,一種檢查紋波是否存在的方法涉及辨別輸出信號的音頻頻譜。完美的信號(非常干凈且無起伏)應返回黑屏。另一方面,圖中的一個是指由先前的接線圖產生的電壓,該電壓也受到電源線上的起伏和干擾的影響。存在紋波信號和相關的諧波(50 Hz,100 Hz,150 Hz等)。在頻譜圖中,電力線中也經常出現不同性質的峰。

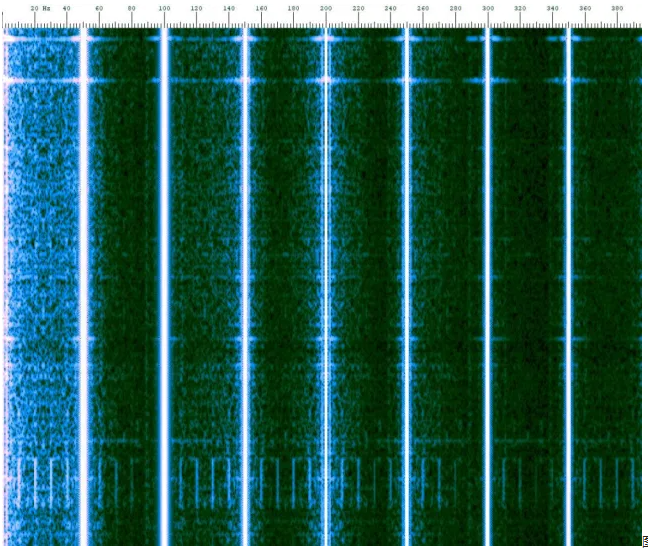

圖3:受到紋波影響的DC信號的頻譜圖

嗡嗡聲音頻和音頻軟件

對于高紋波電平,可以采用不太常用的測量方法。其中之一是使用音頻分析軟件(例如,Audacity)將電源或轉換器的輸出連接到聲卡的輸入,并將來自轉換器的信號數字化。通過對交流信號進行適當的放大,甚至可以識別出非常低的紋波。圖4顯示了以前的接線圖和相關的頻譜圖所產生的褶皺,該褶皺突出顯示了50 Hz處的波及其諧波。如果紋波頻率較低,則可能會在揚聲器中爆炸。

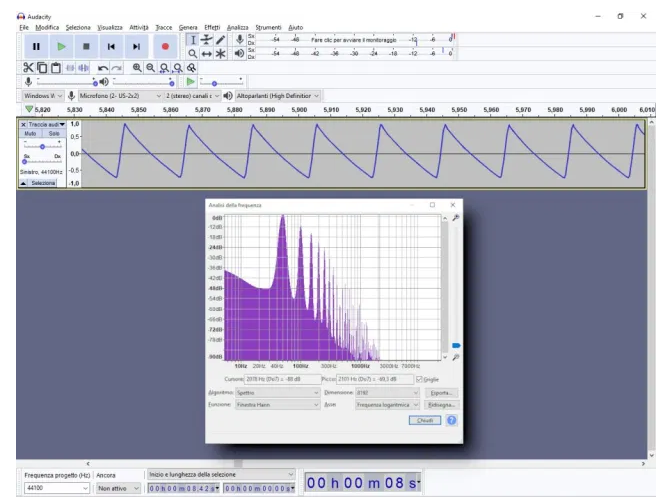

圖4:出口處出現的波紋

估算降壓穩壓器中的紋波

為了進行正確的計算,必須忽略主要流經電容器C的電感器電流的紋波(見圖5)。電感器上的潮汐包含一個直接分量,該分量也穿過負載以及一個小的紋波。直流電僅流過負載電阻,而電容器會阻止該直流電。皺紋在電容器和負載電阻之間分裂。因此,電容必須足夠大,以使其在開關頻率下的阻抗大大低于負載的阻抗(至少低十倍)。電容器用作濾波器,因此大部分電感器紋波都通過電容器。帶有電感器的電容器上的電流波形是相同的,沒有負載。電感器和電容器是影響紋波的電抗性組件。電感值必須仔細分析。低ESR電容器可最大程度地減小紋波。但是隨著容量的增加,轉換器的成本和尺寸也會增加。有時使用頻譜分析儀很有用,因為波動還可以通過其高次諧波表現出來。

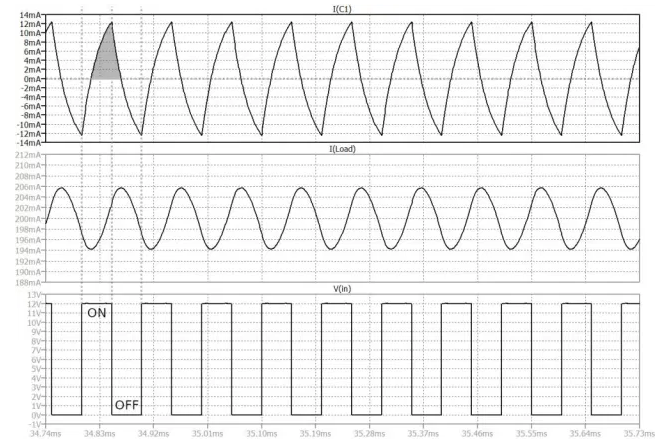

圖5:降壓穩壓器中的紋波

升壓調節器中的紋波估計

在升壓調節器中,輸出紋波的百分比可能會因許多因素而異,例如:

?電子元件的質量
?負載的吸收和類型
?平滑電容器和濾波電容器的容量
?電感的值
?開關頻率

圖6顯示了一個簡單的升壓穩壓器,它是由Analog的LTC1872制成的。其他一些外部電子組件也足以構建可用的轉換器。


圖6:具有Analog的LTC1872的升壓調節器

圖7中的曲線圖顯示了兩個不同的紋波信號,具體取決于應用了44 uF還是100 uF的濾波電容器。


圖7:紋波還取決于濾波電容器的值

結論

紋波幾乎總是出現在電源和轉換器上,尤其是低端的電源和轉換器。使用示波器進行測量時,至關重要的是最小化探頭環路面積,以避免信號失真。根據設備的官方文檔,還必須遵守電路的工作條件。測量儀器的阻抗也應大約為50歐姆,并且電纜和探頭必須遵循相同的阻抗,以提供平坦的響應和統一的增益。

編輯:hfy
