意法半導體推出可實現22MHz的增益帶寬的TSV7722運算放大器

2021年03月27日 11:41 ? 次閱讀

意法半導體推出TSV7722高精度高帶寬運算放大器,可實現22MHz的增益帶寬和11V/μs的圧擺率,非常適合在功率變換電路和光學傳感器中進行高速信號調理和精確電流測量。

最大200μV的輸入失調電壓(在25°C時典型值為50μV),配合7nV/√Hz的超低輸入電壓噪聲密度,讓TSV7722可以準確地測量低邊電流。此外,2pA典型輸入偏置電流還可以TSV7722在煙火探測器等光電感測應用中準確測量光電二極管電流。TSV7722是一款單位增益穩定的放大器,可以驅動最大47pF的容性負載,在模數轉換器ADC)中用作輸入緩沖器。

TSV7722的工作電壓范圍為1.8V-5.5V,可以使用與微控制器等低壓CMOS器件相同的電源,甚至可以用嚴重低電的電池供電。此外,TSV7722的精度參數和溫度穩定性可進一步簡化電路設計,無需使用精密電阻或在組裝后調整,即可確保精準度非常出色。

TSV7722能夠為功率變換系統提供準確、響應快速的電流測量功能,在智能汽車系統、太陽能電池板、電信基礎設施和計算機服務器等應用中提高能效。車規產品將于2021年下半年推出。TSV7722包含在意法半導體的10年產品供貨保障計劃中,保證長期供貨。

TSV7722現已量產,采用MiniSO8和DFN8封裝。

編輯:hfy

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

運放第1部,《運放電路設計實戰入門視頻》

相關課程推薦:8部全系列運放應用電路教程,帶你吃透運放設計點擊鏈接了解課程:http://t.elecfans.com/
發燒友學院發表于 2017-06-15 00:00? 39430次閱讀
運放第1部,《運放電路設計實戰入門視頻》

自動駕駛的第一桶金,應該怎么挖?

對于有車一族來說,開車是愉快的,但停車往往是件令人痛苦的事兒。停車之難,一是在于車位難找,二即使找到....
發表于 2021-03-27 11:52? 259次閱讀
自動駕駛的第一桶金,應該怎么挖?

設計低側電流感應電路的三個步驟

作者:TimClaycomb在之前的博客文章中,我向大家介紹了如何借助低側電流感應控制電機,并分享了....
發表于 2021-03-26 17:50? 801次閱讀
設計低側電流感應電路的三個步驟

淺析如何在電路中避免各種電路故障的發生

電路故障是每個工程師都比較頭疼的事情,那么如何在電路設計中避免電路故障的發生呢?今天來跟大家一起聊聊....
發表于 2021-03-26 14:00? 63次閱讀
淺析如何在電路中避免各種電路故障的發生

意法半導體發布是高精度隔離式二階sigma-de...

中國,2021年3月24日——意法半導體 ISOSD61和ISOSD61L是高精度隔離式二階sigm....
發表于 2021-03-25 17:45? 894次閱讀
意法半導體發布是高精度隔離式二階sigma-de...

安全氣囊控制單元負責評估傳感器數據的MEMS加速...

兩個MEMS加速計,所述AIS1120SX和AIS2120SX(分別單和雙軸)被設計為安裝在車輛中的....
發表于 2021-03-25 17:41? 700次閱讀
安全氣囊控制單元負責評估傳感器數據的MEMS加速...

運算放大器基礎匯總

運算放大器資料下載內容主要介紹了: “虛斷”和“虛短”概念 集成運算放大器線性應用電路 有源濾波電路 差分式放...
發表于 2021-03-25 07:39? 0次閱讀
運算放大器基礎匯總

利用運算放大器OP07實現恒流源阻值檢測電路的設...

恒流源法是指向電阻Rx(電阻式位置傳感器阻值)提供恒定電流Is,通過測量輸出端電壓Ux可以計算出電阻....
發表于 2021-03-24 15:20? 194次閱讀
利用運算放大器OP07實現恒流源阻值檢測電路的設...

VL6180X傳感器目前已開始量產,即日推出上市

為手機、消費性電子產品和工業設備帶來優異的測距功能。FlightSenseTM技術被LG采用,用于其....
發表于 2021-03-24 05:52? 120次閱讀
VL6180X傳感器目前已開始量產,即日推出上市

采用全差分結構和增益自舉運算放大器實現采樣/保持...

采樣/保持電路是模數轉換器的重要組成部分,它的性能決定著整個A/D轉換器的性能。隨著科學技術的發展,....
發表于 2021-03-23 10:34? 233次閱讀
采用全差分結構和增益自舉運算放大器實現采樣/保持...

意法半導體宣布SPC56車規微控制器(MCU)的...

意法半導體的半導體創新技術正在推動當今的汽車電氣化和智能駕駛趨勢,提高了汽車的經濟性,安全性和可靠性....
發表于 2021-03-21 11:11? 2500次閱讀
意法半導體宣布SPC56車規微控制器(MCU)的...

全球汽車芯荒 未來2-3年國產能替代打破寡頭格局...

IHS Markit預測,因芯片短缺今年一季度全球汽車業產量或較原先目標減少67.2萬輛,且影響將延....
發表于 2021-03-19 10:29? 283次閱讀
全球汽車芯荒 未來2-3年國產能替代打破寡頭格局...

首款固態激光雷達(LiDAR)成像系統開發了一款...

意法半導體是一家全球領先的半導體公司,致力于為電子應用領域的客戶提供服務。該公司開發了一款MEMS微....
發表于 2021-03-17 15:01? 526次閱讀
首款固態激光雷達(LiDAR)成像系統開發了一款...

在城市密集區域我們該如何選擇手機信號增強器

根據手機信號放大器系列產品的特點和移動通信網絡的需求,不同的地理環境及應用場合,系統的解決方案是不同....
發表于 2021-03-16 17:51? 652次閱讀
在城市密集區域我們該如何選擇手機信號增強器

基于音頻分壓計DS1808實現音頻應用系統的設計

在很多情況下,如信號的電壓范圍在分壓計電源電壓范圍內,而且需要的輸出電流小于分壓計的額定電流時,雙電....
發表于 2021-03-16 14:40? 234次閱讀
基于音頻分壓計DS1808實現音頻應用系統的設計

請問電容對運算放大器有哪些危害?

電容對運算放大器有哪些危害?
發表于 2021-03-16 11:52? 0次閱讀
請問電容對運算放大器有哪些危害?

運算放大器常見指標,有什么特點?

運算放大器常見指標及特點
發表于 2021-03-16 11:45? 0次閱讀
運算放大器常見指標,有什么特點?

運算放大器的常見指標?

運算放大器常見指標及重要特性解析
發表于 2021-03-16 07:35? 0次閱讀
運算放大器的常見指標?

意法半導體新推出緊湊型高分辨率音頻放大器芯片——...

HFDA801A是采用四橋配置的2MHz開關頻率、脈寬調制(PWM) D類放大器,集成高性能數模轉換....
發表于 2021-03-15 17:26? 212次閱讀
意法半導體新推出緊湊型高分辨率音頻放大器芯片——...

意法半導體推出新一代超低功耗微控制器STM32U...

意法半導體還開發了STM32U5 IoT Discovery Kit (B-U585I-IOT02A....
發表于 2021-03-13 11:48? 2338次閱讀
意法半導體推出新一代超低功耗微控制器STM32U...

常見放大器的種類及基本介紹!

放大器是一個通用術語,用于描述產生并增加其輸入信號版本的電路。但是,并非所有的放大器電路都是相同的,因為它們是...
發表于 2021-03-13 10:40? 942次閱讀
常見放大器的種類及基本介紹!

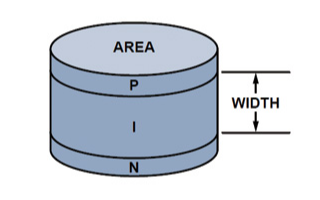

采用運算放大器實現PIN二極管驅動器或開關驅動器...
